SKハイニックスは、韓国を代表する大手半導体メモリメーカーです。

DRAMやNAND型フラッシュメモリ、SSDなどを展開しており、近年はAI向けの高帯域幅メモリ「HBM」で世界をリードしています。

本記事では、SKハイニックスの事業内容や強み、AI・HBM市場で注目される理由をわかりやすく解説します。

SKハイニックスは何の会社？

SKハイニックスは、DRAM・HBM・NAND型フラッシュメモリなどを開発・製造する、韓国の大手半導体メモリメーカーです。

AIサーバーやデータセンター、パソコン、スマートフォンなどで使われるメモリ製品を世界の顧客へ供給しています。

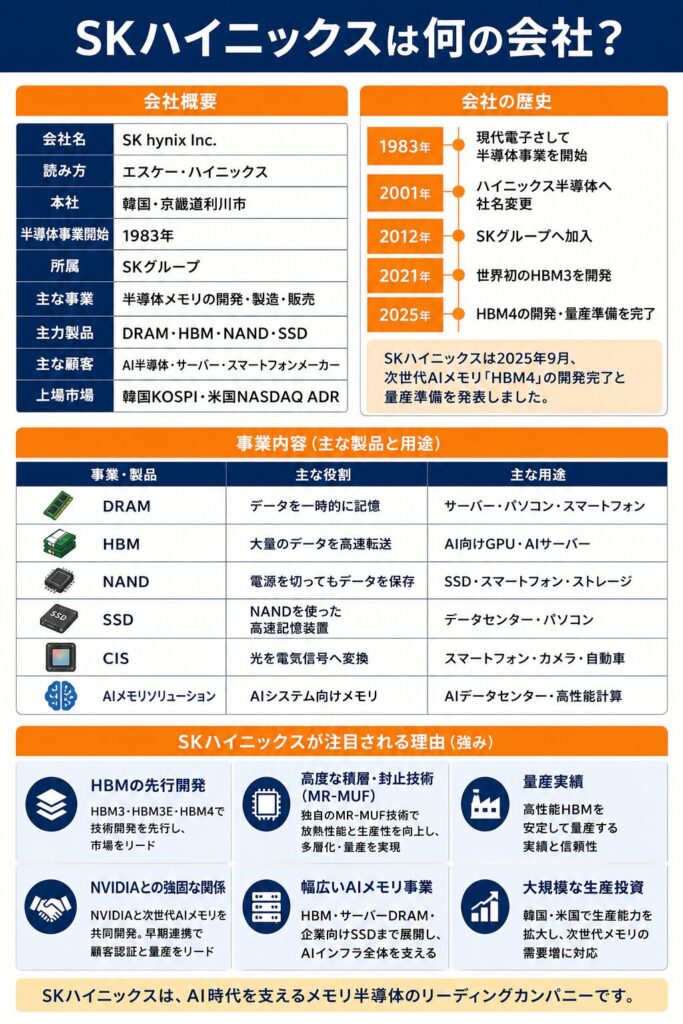

SKハイニックスの会社概要は、以下のとおりです。

項目	内容
会社名	SK hynix Inc.
読み方	エスケー・ハイニックス
本社	韓国・京畿道利川市
半導体事業開始	1983年
所属	SKグループ
主な事業	半導体メモリの開発・製造・販売
主力製品	DRAM・HBM・NAND・SSD
主な顧客	AI半導体・サーバー・スマートフォンメーカー
上場市場	韓国KOSPI・米国NASDAQ ADR

SKハイニックスは1983年に半導体事業を開始し、現在はDRAM、HBM、NAND、SSDを中心としたメモリ製品を展開しています。

特にAI向けHBMでは世界トップクラスのシェアを持ち、AI半導体市場の成長を支える主要企業として注目されています。

韓国を代表する大手メモリ半導体メーカー

半導体は、大きく「ロジック半導体」と「メモリ半導体」に分けられます。

ロジック半導体は計算や制御を行う半導体で、CPUやGPUなどが代表例です。

一方、メモリ半導体は、データを一時的に記憶したり、長期間保存したりする役割を持ちます。

SKハイニックスは、メモリ半導体を中心に事業を展開しています。

主な製品は、以下のとおりです。

製品	主な役割
DRAM	処理中のデータを一時的に記憶
HBM	AI半導体へ大量のデータを高速転送
NAND	電源を切ってもデータを保存
SSD	NANDを利用して大量のデータを高速保存

メモリ半導体は、AIサーバーやデータセンターだけでなく、パソコン、スマートフォン、自動車、ゲーム機など幅広い製品に使われています。

世界のメモリ市場では、主に以下の3社が大きな存在感を持っています。

企業	本拠地	主なメモリ製品
サムスン電子	韓国	DRAM・HBM・NAND
SKハイニックス	韓国	DRAM・HBM・NAND
マイクロン・テクノロジー	米国	DRAM・HBM・NAND

2026年第1四半期のDRAM売上高シェアでは、SKハイニックスは約29％で世界2位となっています。
また、HBMでは世界1位のシェアを持ち、NAND市場でも傘下のソリダイムを含むSKハイニックスグループは世界2位です。

SKハイニックスは、DRAM・NANDの大手メーカーであるだけでなく、AI向けHBMを強みに成長する世界有数のメモリ企業といえます。

現代電子からSKグループの半導体企業へ

SKハイニックスは、1983年に現代電子として半導体事業を開始しました。

その後、事業再編や社名変更を経て、2012年にSKグループへ加わり、現在のSKハイニックスとなりました。

主な歴史は、以下のとおりです。

年	主な出来事
1983年	現代電子として半導体事業を開始
2001年	ハイニックス半導体へ社名変更
2012年	SKグループへ加入し、SKハイニックスへ社名変更
2013年	世界初のTSV技術を活用したHBMを開発
2021年	世界初のHBM3を開発
2025年	HBM4の開発を完了し、量産体制を構築

SKグループへ加入した後は、半導体工場や先端メモリへの投資を拡大しました。

HBM市場が本格的に成長する前から技術開発を続け、HBM3やHBM3Eなどの次世代製品で先行しています。

2025年9月には、次世代AIメモリ「HBM4」の開発完了と量産準備を発表しました。

長年にわたるメモリ技術の蓄積と、HBMへの早期投資が、現在のAIメモリ市場での競争力につながっています。

SKハイニックスの事業内容

SKハイニックスは、DRAMやHBMだけでなく、NAND型フラッシュメモリ、SSD、CMOSイメージセンサーなどを展開しています。

近年は、HBMやサーバー向けDRAM、企業向けSSDを中心に、AIデータセンターで使われるメモリ製品を強化しています。

主な事業・製品は、以下のとおりです。

事業・製品	主な役割	主な用途
DRAM	データを一時的に記憶	サーバー・パソコン・スマートフォン
HBM	大量のデータを高速転送	AI向けGPU・AIサーバー
NAND	電源を切ってもデータを保存	SSD・スマートフォン・ストレージ
SSD	NANDを使った高速記憶装置	データセンター・パソコン
CIS	光を電気信号へ変換	スマートフォン・カメラ・自動車
AIメモリソリューション	AIシステム向けメモリ	AIデータセンター・高性能計算

AIシステムでは、計算を行うGPUだけでなく、データを高速で供給するHBMやDRAM、大量のデータを保存するSSDも必要です。

SKハイニックスは、AIシステムで使われる複数のメモリ製品を展開する「フルスタックAIメモリ企業」を目指しています。

DRAM｜サーバーやスマートフォンに使われる主力メモリ

DRAMは、パソコンやスマートフォン、サーバーなどで処理中のデータを一時的に保存する半導体です。

CPUやGPUが計算を行う際に必要なデータを一時的に保持し、必要なタイミングで高速に受け渡します。

DRAMは電源を切ると保存したデータが消える一方、高速な読み書きが可能です。

主な用途は、以下のとおりです。

用途	DRAMの役割
パソコン	ソフトウェアやデータを一時保存
スマートフォン	アプリやOSを高速に動作
サーバー	大量の処理データを一時保存
AIデータセンター	AI学習・推論に必要なデータを供給

SKハイニックスの主力事業の一つがDRAMです。

2026年第1四半期の世界DRAM市場では、売上高シェア約29％で世界2位となっています。

近年は、AIサーバー向けの大容量DDR5や、高速・低消費電力のサーバー用メモリを強化しています。

HBMもDRAM技術を基盤とした製品です。

一般的なDRAMチップを薄く加工し、縦方向に積み重ねることで、大量のデータを高速で転送できる構造にしています。

そのため、長年蓄積してきたDRAMの設計・製造技術が、SKハイニックスのHBM競争力にもつながっています。

HBM｜AI向けGPUに使われる高性能メモリ

HBMは「High Bandwidth Memory」の略で、日本語では「高帯域幅メモリ」と呼ばれます。

複数のDRAMチップを縦方向へ積み重ね、大量のデータを高速で転送できる高性能メモリです。

主にエヌビディアなどが開発するAI向けGPUや、AIサーバー、高性能コンピューティングシステムで使われています。

生成AIでは、大規模なAIモデルを動かすために、大量のデータを短時間で処理する必要があります。

GPUの計算性能が向上しても、メモリからデータを十分な速度で供給できなければ、GPUの性能を最大限に活用できません。

HBMは、GPUの近くに配置され、大量のデータを高速で供給することで、AI処理を支えています。

SKハイニックスはHBM3やHBM3Eで市場を先行し、HBM市場で世界1位の地位を築きました。

HBMは高性能で付加価値も高いため、現在のSKハイニックスの成長と収益拡大をけん引する主力製品となっています。

NAND型フラッシュメモリ｜SSDやデータ保存に使われる

NAND型フラッシュメモリは、電源を切っても保存したデータが消えない半導体です。

パソコンやデータセンターで使われるSSDのほか、スマートフォン、メモリーカード、USBメモリなどにも利用されています。

DRAMが処理中のデータを一時的に保存するのに対し、NANDは写真、動画、アプリ、AIデータなどを長期間保存します。

比較項目	DRAM	NAND
電源を切った場合	データが消える	データを保持
主な役割	一時記憶	長期保存
主な用途	サーバー・パソコン・スマートフォン	SSD・ストレージ・スマートフォン

NANDでは、メモリセルを縦方向へ積み重ねることで、1つのチップに保存できるデータ量を増やしています。

SKハイニックスは2024年、世界で初めて321層のNAND型フラッシュメモリの量産を開始しました。

従来製品よりも多くのメモリセルを積み重ねることで、大容量化や処理速度の向上、消費電力の改善を進めています。

2026年第1四半期のNAND市場では、ソリダイムを含むSKハイニックスグループの売上高シェアは17.6％で、サムスン電子に次ぐ世界2位となっています。

SSD・ソリダイム｜AIデータセンター向けストレージ

SSDは、NAND型フラッシュメモリを利用した記憶装置です。

従来のHDDと比べてデータの読み書きが速く、振動や衝撃にも強いため、パソコンやデータセンターで広く使われています。

AIデータセンターでは、大規模なAIモデルや学習データ、画像、動画などを保存するため、大容量かつ高速なSSDが必要です。

SKハイニックスは2021年、インテルのNAND・SSD事業の買収を開始しました。

買収したSSD事業を運営するために設立された米国子会社が、ソリダイムです。

項目	内容
企業名	ソリダイム
本社	米国・カリフォルニア州
主な事業	NAND・企業向けSSD
SKハイニックスとの関係	SKハイニックス傘下のSSD企業

SKハイニックスはモバイル向けNANDに強みを持ち、ソリダイムはデータセンター向けの企業向けSSDに強みを持っています。

両社の技術や製品を組み合わせることで、スマートフォン向けストレージからAIデータセンター向けの大容量SSDまで、幅広い製品を展開しています。

AIでは計算速度だけでなく、大量のデータを保存・読み出す能力も重要です。

SKハイニックスはHBMで高速なデータ処理を支え、ソリダイムの企業向けSSDで大量のデータ保存需要も取り込んでいます。

CIS・次世代AIメモリも展開

SKハイニックスは、DRAMやNAND以外に、CMOSイメージセンサー「CIS」も展開しています。

CISは、カメラが取り込んだ光を電気信号へ変換し、画像データを作る半導体です。

電子機器の「目」にあたる部品で、主に以下の製品で使われています。

スマートフォン
デジタルカメラ
車載カメラ
監視カメラ

また、SKハイニックスはAIサーバー向けの次世代メモリ開発も進めています。

大容量DDR5や低消費電力のAIサーバー用メモリに加え、CXL規格を活用したメモリモジュール「CMM」なども展開しています。

CMMは、サーバーへ搭載できるメモリ容量を拡張し、複数のCPUやアクセラレーターで効率的にメモリを活用するための技術です。

SKハイニックスは、従来のメモリ部品を供給する企業から、AIデータセンター全体に幅広いメモリ製品を提供する企業へ事業領域を広げています。

HBMとは？SKハイニックスが注目される理由

SKハイニックスが世界の半導体市場で注目される最大の理由が、AI向けメモリ「HBM」です。

生成AIの普及によってAI向けGPUの需要が拡大し、GPUへ大量のデータを高速で供給するHBMの重要性も高まっています。

SKハイニックスはHBMの開発・量産で先行し、世界のHBM市場をけん引しています。

HBMはDRAMを縦に積み重ねた高性能メモリ

HBMは、複数のDRAMチップを縦方向へ積み重ねた高性能メモリです。

一般的なメモリでは、複数のDRAMチップを基板上へ横方向に並べます。

一方、HBMはDRAMチップを薄く加工し、縦方向へ積み重ねます。

上下のチップは「TSV」と呼ばれる技術で接続します。

TSVは、シリコンを垂直に貫通する電極を作り、積み重ねたチップ同士を短い距離で接続する技術です。

多数の信号を同時に送れるため、大量のデータを高速で転送できます。

比較項目	一般的なDRAM	HBM
構造	メモリを横方向に配置	DRAMを縦方向に積層
データ転送速度	一般的	非常に高速
データの通り道	比較的少ない	非常に多い
消費電力効率	標準	高い
主な用途	パソコン・スマートフォン	AI向けGPU・高性能計算

HBMはGPUの近くに配置されるため、GPUとメモリの間でデータを移動する距離も短くなります。

高速なデータ転送と高い電力効率を両立できる点が、AI向け半導体で採用される理由です。

AIではGPUとメモリ間の高速なデータ転送が必要

生成AIでは、大量の文章、画像、動画などを使ってAIモデルを学習します。

AIモデルの規模が大きくなるほど、GPUが処理するデータ量も増加します。

GPUは大量の計算を同時に実行できますが、計算に必要なデータがメモリから届かなければ処理を続けられません。

そのため、AIシステムではGPUの演算性能だけでなく、メモリからデータを供給する速度も重要です。

一般的なDRAMでは、GPUの性能向上に対してデータ転送速度が不足し、メモリが処理性能の制約になる場合があります。
これを「メモリのボトルネック」と呼びます。

HBMは広いデータの通り道を持ち、大量のデータを同時にGPUへ送ることで、メモリのボトルネックを緩和します。

AIサーバーが増加し、GPUの性能や搭載数が拡大するほど、高速・大容量のHBMも多く必要になります。

SKハイニックスはHBM市場で世界1位

SKハイニックスは、HBM市場で世界トップのシェアを持つ企業です。

同社はAIブームが本格化する前からHBMの開発を続け、2013年には世界初のTSV技術を活用したHBMを開発しました。

その後も、HBM2、HBM2E、HBM3、HBM3Eと製品を進化させています。

主なHBMの開発実績は、以下のとおりです。

製品	主な実績
HBM	2013年に世界初の製品を開発
HBM2E	高速化・高性能化を推進
HBM3	2021年に世界初の開発を発表
HBM3E	AI向けGPUで量産・供給を拡大
HBM4	2025年に開発を完了し、量産体制を構築

2025年第2四半期のHBM出荷量では、SKハイニックスの世界シェアは約62％でした。

世界で出荷されたHBMの約6割を占める計算で、サムスン電子やマイクロン・テクノロジーを上回り、世界1位となっています。

HBMは開発できればすぐに大量供給できる製品ではありません。

薄いDRAMチップを高い精度で積み重ねる技術や、発熱を抑える技術、安定した品質で大量生産する技術が必要です。

また、AI半導体メーカーの厳しい性能・品質基準を満たし、顧客認証を取得する必要があります。

SKハイニックスは、HBM3やHBM3Eの量産を早期に進めたことで、生産技術や品質管理のノウハウを蓄積しています。

HBMの技術力だけでなく、実際に大量供給してきた量産実績も強みです。

エヌビディアのAI半導体向けにHBMを供給

エヌビディアは、AI向けGPUやAIアクセラレーターで世界をリードする半導体企業です。

エヌビディアのAI向けGPUでは、大量のデータを高速で処理するためにHBMが使われています。

SKハイニックスは、エヌビディアのAIコンピューティングプラットフォームを支える主要なメモリパートナーです。

AI向けGPUの性能が向上すると、搭載されるHBMにも以下の性能が求められます。

データ転送速度の向上
メモリ容量の拡大
消費電力の削減
放熱性能の向上
積層数の増加

エヌビディアのAI向けGPUの販売が拡大すると、GPUに搭載する高性能HBMの需要も増加します。

生成AIやAIデータセンターの成長によってエヌビディアのAI半導体需要が拡大したことが、SKハイニックスのHBM事業が急成長した大きな要因です。

また、両社の関係は、完成したHBMを納入するだけの取引から、次世代メモリを共同で開発する関係へ発展しています。

エヌビディアと次世代AIメモリを共同開発

SKハイニックスとエヌビディアは2026年6月、次世代AIメモリの開発を進める複数年の技術提携を発表しました。

両社は、エヌビディアの今後のAIインフラ計画に合わせて、次世代メモリを共同開発します。

提携の対象は、HBMだけではありません。

対象分野	主な内容
AIスーパーコンピューター	高性能AIシステム向けメモリ
AI向けCPU	大容量・高速メモリ
AIパソコン	個人向けAI処理を支えるメモリ
ロボティクス	物理AI・ロボット向けメモリ
半導体開発	AIを活用した設計・製造の効率化

次世代AI半導体では、GPUやCPUの設計段階から、必要なメモリ容量や転送速度、消費電力などを決めます。

SKハイニックスが開発の早い段階からエヌビディアと協力することで、将来のAIシステムに合わせたメモリを設計できます。

顧客の製品計画を早期に把握し、次世代メモリの開発や量産準備を進められる点は、SKハイニックスの競争力につながります。

SKハイニックスは、HBMを供給する部品メーカーから、エヌビディアと次世代AIインフラを共同開発する技術パートナーへ役割を広げています。

SKハイニックスの強み

SKハイニックスの強みは、HBMを早い段階から開発してきた技術力だけではありません。

積層したDRAMを安定して量産するパッケージ技術や、エヌビディアをはじめとする顧客との共同開発、AIサーバー向けDRAM・企業向けSSDまで含めた幅広い製品群も競争力につながっています。

SKハイニックスの主な強みは、以下のとおりです。

強み	内容
HBMの先行開発	HBM3・HBM3E・HBM4で技術開発や量産を先行
高度な積層・封止技術	MR-MUFで放熱性能・生産性・構造安定性を改善
豊富な量産実績	高性能HBMを長期間にわたって量産・供給
エヌビディアとの関係	顧客と共同で次世代AIメモリを開発
幅広いAIメモリ	HBM・サーバーDRAM・企業向けSSDを展開
大規模な生産投資	韓国・米国で前工程・先端パッケージ能力を拡大

長年のHBM開発で技術と量産ノウハウを蓄積

SKハイニックスは、生成AIが世界的に普及する前からHBMの開発を続けてきました。

HBMは、複数のDRAMチップを薄く加工し、高い精度で積み重ねる複雑な半導体です。

高速なデータ転送だけでなく、発熱の抑制、チップの反りへの対応、積層後の品質管理なども必要になります。

SKハイニックスは、HBMの世代が進むたびに技術や量産ノウハウを蓄積してきました。

製品世代	主な特徴
HBM	初期の高帯域幅メモリ
HBM2	データ転送性能と容量を向上
HBM2E	高速化に加え、MR-MUFを活用
HBM3	AI向け高性能メモリとして量産を拡大
HBM3E	転送速度・容量・電力効率をさらに向上
HBM4	入出力数を増やし、次世代AIシステムへ対応

SKハイニックスは2021年に世界で初めてHBM3の開発を発表し、その後、エヌビディアのAIシステム向けに量産・供給を進めました。

HBM3Eでも早期に量産体制を構築し、生成AI向けGPUの需要拡大を取り込みました。

HBMでは、製品を開発するだけでなく、顧客が求める品質や性能を満たしながら大量に供給する必要があります。

SKハイニックスは複数世代のHBMを量産してきたことで、設計、積層、封止、検査、生産管理などのノウハウを蓄積しています。

こうした量産経験は、HBM4やHBM4Eなど次世代製品の開発にもつながっています。

MR-MUFで放熱性能と生産性を高める

SKハイニックスのHBM競争力を支える技術の一つが、「MR-MUF」です。

MR-MUFは「Mass Reflow Molded Underfill」の略で、複数のDRAMチップを積み重ねた後、チップの隙間へ液状の封止材を充填する技術です。

HBMは複数のDRAMチップを縦方向へ積み重ねるため、動作時に発生する熱を効率的に外へ逃がす必要があります。

また、チップが薄くなるほど、製造中に反りや変形が起こりやすくなります。

MR-MUFは、積層したチップの隙間を保護材料で埋めることで、以下の役割を果たします。

効果	内容
放熱性能の向上	チップ内部の熱を効率的に外へ逃がす
構造の安定	薄いDRAMチップの反りや変形を抑える
多層化への対応	積層数が増えたHBMでも安定した構造を維持
量産性の向上	複数チップを効率的に封止し、大量生産へ対応

SKハイニックスは、HBM2EからMR-MUFを採用しました。

その後、12層HBMなどに対応するため、より薄いチップの積層や放熱性能を改善した「Advanced MR-MUF」へ技術を進化させています。

HBMは高性能になるほど発熱量も増えるため、メモリの速度だけでなく、熱をどのように制御するかも重要です。

SKハイニックスは、DRAMの設計技術に加え、積層・封止・放熱技術を組み合わせることで、HBMの高性能化と安定量産を進めています。

顧客と早い段階から製品を共同開発する

SKハイニックスは、顧客が新しいAI半導体を発売した後にメモリを開発するのではなく、顧客の製品開発計画に合わせて早い段階から次世代メモリを設計しています。

AI向けGPUでは、世代が進むごとに必要なメモリ容量や転送速度、消費電力が変化します。

HBMもGPUの仕様に合わせて、以下の項目を最適化する必要があります。

メモリ容量
データ転送速度
入出力数
消費電力
放熱性能
パッケージ構造

SKハイニックスは、エヌビディアをはじめとするAI半導体企業と開発段階から協力しています。

顧客の次世代製品に必要な性能を早い段階で把握できれば、製品設計や顧客認証、量産準備を同時に進めやすくなります。

2026年には、エヌビディアと次世代AIメモリを共同開発する複数年の技術提携を発表しました。

協力分野はHBMだけでなく、AIスーパーコンピューター、AI向けCPU、AIパソコン、ロボティクスなどに使われる次世代メモリへ広がっています。

顧客と長期的な開発計画を共有し、将来のAIシステムに合わせたメモリを設計できる点も、SKハイニックスの強みです。

HBM4で次世代AIメモリも先行する

SKハイニックスは2025年、次世代AIメモリ「HBM4」の開発を完了し、量産体制を構築しました。

HBM4では、データを送受信する入出力数が、前世代の1,024個から2,048個へ増加しています。

データの通り道を2倍に増やすことで、GPUへより多くのデータを同時に送れるようになりました。

SKハイニックスのHBM4の主な特徴は、以下のとおりです。

項目	内容
入出力数	2,048個
帯域幅	前世代の約2.5倍
電力効率	前世代より40％以上改善
主な用途	次世代AIサーバー・高性能AI計算

AIモデルの大規模化によって、GPUが処理するデータ量は増え続けています。

一方、データセンターでは電力消費や発熱も課題となっています。

HBM4は、データ転送性能を高めながら電力効率も改善することで、次世代AIデータセンターの性能向上を支えます。

SKハイニックスは、HBM4に続くHBM4Eや、顧客ごとのAI半導体へ最適化するカスタムHBMの開発も進めています。

標準仕様のメモリを大量生産するだけでなく、顧客のAIシステムに合わせて性能や構造を最適化する方向へ事業を広げています。

HBM以外にもサーバーDRAM・企業向けSSDを展開

AI需要の拡大によって成長するメモリは、HBMだけではありません。

AIシステムでは、GPUの近くで大量のデータを高速処理するHBMに加え、サーバー全体で使う大容量DRAMや、学習データを保存する企業向けSSDも必要です。

製品	AIデータセンターでの役割
HBM	GPUへ大量のデータを高速供給
サーバーDRAM	CPUやサーバーで処理するデータを一時保存
SOCAMM	AIサーバー向けの小型・大容量メモリモジュール
CMM	CXLを利用してサーバーのメモリ容量を拡張
企業向けSSD	AIモデルや学習データを大容量保存

AIの用途は、モデルを作る「学習」から、学習済みモデルを使って回答や画像を生成する「推論」へ広がっています。

推論では多数の利用者から届く処理を同時に実行するため、HBMだけでなく、サーバーDRAMや大容量ストレージの需要も増加します。

SKハイニックスは、大容量DDR5やAIサーバー向けのSOCAMMなどを展開しています。

また、傘下のソリダイムは、大容量の企業向けSSDに強みを持っています。

SKハイニックスは、HBMだけを供給する企業ではなく、計算、データ処理、メモリ拡張、データ保存まで、AIデータセンターで必要となる幅広いメモリ製品を提供しています。

SKハイニックスとサムスン電子・マイクロンの違い

世界のメモリ市場では、SKハイニックス、サムスン電子、マイクロン・テクノロジーの3社が大きな存在感を持っています。

3社ともDRAM・HBM・NANDを展開していますが、事業領域や強みは異なります。

企業	本拠地	主な製品	特徴
SKハイニックス	韓国	DRAM・HBM・NAND・SSD	HBMとAI向けメモリに強み
サムスン電子	韓国	DRAM・HBM・NAND・ロジック半導体	半導体からスマートフォンまで幅広い
マイクロン・テクノロジー	米国	DRAM・HBM・NAND	メモリ・ストレージを中心に展開

SKハイニックスはHBMへの早期投資で先行

SKハイニックスは、AI向けHBMへの早期投資と量産経験を強みとしています。

生成AIが普及する前からHBMの開発を続け、HBM3やHBM3Eで市場を先行しました。

エヌビディアのAIシステム向けにHBMを供給してきたことで、高性能AIメモリの量産実績も蓄積しています。

HBMでは、製品の性能だけでなく、安定した品質で大量供給できるかも重要です。

SKハイニックスは、HBM3Eの供給を拡大しながら、次世代のHBM4も量産する体制を整えています。

また、エヌビディアとの共同開発を通じて、次世代AI半導体に必要なメモリ性能を早い段階から製品へ反映しています。

HBMへの先行投資、量産実績、顧客との共同開発を組み合わせている点が、SKハイニックスの特徴です。

サムスン電子は事業規模と半導体の総合力が強み

サムスン電子は、世界最大級の総合エレクトロニクス企業です。

半導体だけでなく、スマートフォン、テレビ、家電、ディスプレーなど幅広い事業を展開しています。

半導体部門でも、事業領域はメモリだけではありません。

半導体事業	主な内容
DRAM・HBM	データ処理やAI向けのメモリ
NAND	SSDやストレージ向けメモリ
ファウンドリー	他社が設計した半導体を受託製造
システムLSI	モバイル向けプロセッサやイメージセンサー

サムスン電子は、DRAMやNANDで大規模な生産能力を持っています。

メモリだけでなく、ロジック半導体やファウンドリーも自社グループで展開しているため、半導体の設計から製造まで幅広い技術を持つ点が強みです。

HBMではSKハイニックスが先行してきましたが、サムスン電子もHBM3EやHBM4の開発・供給を拡大しています。

今後は、次世代HBMの性能や量産能力、AI半導体メーカーへの供給をめぐって競争が続くと考えられます。

マイクロン・テクノロジーは米国の大手メモリメーカー

マイクロン・テクノロジーは、米国を代表する大手メモリメーカーです。

DRAM、HBM、NAND、SSDなど、メモリとストレージを中心に事業を展開しています。

サムスン電子のようにスマートフォンや家電、ファウンドリーを幅広く展開する企業ではなく、メモリ事業への集中度が高い点が特徴です。

マイクロンもAI向けHBMを成長分野として位置付けています。

HBM3Eの量産を拡大し、次世代のHBM4も開発しています。

企業	HBMでの特徴
SKハイニックス	早期開発・量産実績・エヌビディアとの関係
サムスン電子	大規模な生産能力と総合半導体技術
マイクロン・テクノロジー	米国企業としてHBM・DRAM・NANDへ集中

SKハイニックスとマイクロン・テクノロジーは、DRAM・NAND・HBMの需要や価格変動から共通の影響を受けます。

一方、AI向けHBMでは、性能、電力効率、量産能力、顧客認証をめぐって競争しています。

SKハイニックスの業績はどうなっている？

SKハイニックスは、AI向けHBMやサーバー向けメモリの需要拡大によって、業績を大きく伸ばしています。

2025年は売上高・営業利益とも過去最高を更新しました。

決算期	売上高	営業利益	営業利益率
2024年	66兆1,930億ウォン	23兆4,673億ウォン	35％
2025年	97兆1,467億ウォン	47兆2,063億ウォン	49％

2025年の売上高は前年比47％増加しました。

営業利益は前年の約2倍となり、営業利益率も35％から49％へ上昇しています。

HBMをはじめとする高付加価値のAI向けメモリが成長し、売上規模だけでなく収益性も大きく改善しました。

HBM・AIサーバー向けメモリが業績をけん引

2025年の業績拡大をけん引したのが、HBMを中心とするAI向けメモリです。

SKハイニックスのHBM売上高は前年から2倍以上に増加しました。

生成AIの普及によってAI向けGPUの需要が拡大し、GPUへ搭載するHBMの容量も増加しています。

HBMは一般的なDRAMより高性能で付加価値が高いため、販売量が増えることで利益率の改善にもつながりました。

また、HBMだけでなく、以下の製品も業績に貢献しています。

AIサーバー向け大容量DRAM
高性能DDR5
サーバー向けメモリモジュール
企業向けSSD
大容量NAND製品

AIサーバーでは、GPUに搭載するHBMだけでなく、CPU側で利用する大容量DRAMや、大量のデータを保存するSSDも必要です。

SKハイニックスは複数のAI向けメモリを展開することで、AIデータセンター投資の拡大を幅広く取り込んでいます。

AI需要がHBM以外のメモリにも広がっている

生成AI市場では、大規模なAIモデルを作る「学習」が先に拡大しました。

今後は、学習済みのAIを実際のサービスで利用する「推論」の需要も増加すると考えられています。

AI推論では、多数の利用者から届く処理を同時に実行するため、サーバー全体で大量のメモリが必要です。

そのため、AI需要はHBMだけでなく、一般的なサーバーDRAMや企業向けSSDにも広がっています。

SKハイニックスは、大容量DDR5やSOCAMMなどのAIサーバー向けメモリを拡充しています。

NAND事業では、ソリダイムが強みを持つ大容量QLC型企業向けSSDを活用し、AIデータセンターのストレージ需要へ対応しています。

AI需要の拡大を、HBMだけでなくDRAM・NAND・SSD全体の成長につなげている点が、現在のSKハイニックスの特徴です。

【PR】SKハイニックス株を買うなら松井証券がおすすめ

SKハイニックスへの投資を検討するなら、米国株を取り扱う松井証券も選択肢の1つです。

SKハイニックスの普通株は韓国取引所に上場していますが、日本の証券会社では韓国株を取り扱っている会社が限られています。

一方、SKハイニックスは2026年7月10日から米国市場にADR（米国預託証券）として上場するため、松井証券で取引できるようになります。

松井証券でSKハイニックス株を検討する主なメリットは、以下のとおりです。

メリット	内容
米国株として取引できる	韓国株専用の口座ではなく、松井証券の米国株サービスから投資できる
1株から購入できる	投資金額を調整しながら少額で投資を始めやすい
米ドルと日本円の両替手数料が無料	円と米ドルを両替するときの為替コストを抑えやすい
NISAの米国株売買手数料が無料	NISA対象銘柄の場合、売買手数料を抑えて投資できる
米国株の情報を確認しやすい	株価や企業情報を確認しながら取引できる

特に注目したいのが、米ドルと日本円を両替するときの為替手数料です。

松井証券では、日本円から米ドル、米ドルから日本円へ両替するときの為替手数料が無料です。そのため、SKハイニックスのADRを米ドルで購入する場合も、両替にかかるコストを抑えやすくなります。

SKハイニックスの株価下落を投資機会として考えている方は、松井証券で取扱状況や株価、手数料などをチェックしてみてください。

松井証券の公式サイトはこちら

SKハイニックスの今後の成長を支える事業

SKハイニックスは、HBM4やカスタムHBMの開発に加え、AIサーバー向けDRAM、企業向けSSD、生産能力の拡大、AIソリューション事業にも取り組んでいます。

今後は、メモリ単体を供給する企業から、AIデータセンター全体の性能向上を支える企業へ事業領域を広げる方針です。

次世代HBM4・カスタムHBM

今後の成長を支える中心製品の一つが、HBM4です。

HBM4では、前世代よりデータ転送速度や電力効率を高め、次世代AIサーバーの処理性能向上を支えます。

また、AI半導体の高性能化によって、すべての顧客へ同じ仕様のHBMを供給するだけでは対応しにくくなっています。

AI半導体ごとに、必要な容量や転送速度、消費電力、パッケージ構造が異なるためです。

SKハイニックスは、顧客のAI半導体に合わせて仕様を最適化する「カスタムHBM」を強化しています。

製品	主な方向性
HBM4	高速化・高帯域幅化・電力効率改善
HBM4E	容量・帯域幅・電力効率をさらに向上
カスタムHBM	顧客のAI半導体に合わせて設計を最適化

顧客と開発段階から協力し、AI半導体の仕様に合わせてメモリを設計することで、長期的な供給関係を構築しやすくなります。

SKハイニックスは、標準製品の大量生産から、顧客ごとに最適化した高付加価値メモリへ事業を広げています。

AIサーバー向けDRAM・企業向けSSD

AIサーバーでは、HBMだけでなく、大容量DRAMや高速SSDも必要です。

SKハイニックスは、AIサーバー向けにDDR5やSOCAMMなどのメモリを展開しています。

SOCAMMは、低消費電力DRAMを利用した小型のAIサーバー向けメモリモジュールです。

限られたスペースに大容量メモリを搭載しやすく、消費電力も抑えられます。

また、CXL規格を利用したメモリ製品では、CPUやGPUに接続できるメモリ容量を柔軟に拡張できます。

ストレージ分野では、ソリダイムの大容量QLC型企業向けSSDを活用しています。

AIデータセンターでは、大量の学習データや推論データを保存する必要があるため、大容量SSDの重要性も高まっています。

SKハイニックスは、

HBMで高速計算を支え、サーバーDRAMで処理領域を広げ、企業向けSSDで大量のデータを保存する

という形で、AIデータセンター全体へ製品を展開しています。

韓国・米国で生産能力を拡大

AI向けメモリの需要拡大へ対応するため、SKハイニックスは韓国と米国で生産能力を強化しています。

主な生産投資は、以下のとおりです。

拠点	主な役割
韓国・清州M15X	HBMを含む次世代DRAMの生産
韓国・龍仁半導体クラスター	中長期の大規模メモリ生産拠点
韓国・清州の先端パッケージ拠点	HBMの積層・後工程を強化
米国・インディアナ州	AI向けメモリの先端パッケージ拠点

半導体製造は、ウエハ上に回路を作る「前工程」と、チップを積層・接続・封止する「後工程」に分かれます。

HBMでは、DRAMチップを製造する前工程だけでなく、複数のチップを高精度に積み重ねる先端パッケージ工程も重要です。

SKハイニックスは、韓国で前工程の生産能力を拡大しながら、韓国・米国で先端パッケージ能力も強化しています。

前工程から後工程まで生産体制を広げることで、AI向けメモリ需要の拡大へ対応する方針です。

メモリメーカーからAIソリューション企業へ

SKハイニックスは、メモリを製造・販売する企業から、AIデータセンター全体の性能向上に関わる企業へ役割を広げようとしています。

2026年には、米国を拠点とするAI事業組織「AI Company」の設立を発表しました。

AI Companyでは、AI分野の企業への投資や、AIシステムの最適化に関わる技術・ソフトウェアの獲得を進めます。

主な方向性は、以下のとおりです。

分野	内容
AI企業への投資	米国のAI技術企業へ投資
システム最適化	AIサーバー全体の性能や効率を改善
ソフトウェア	メモリを効率的に活用する技術を強化
AIソリューション	ハードウェア・ソフトウェアを組み合わせて提供

SKハイニックスは、AIシステムの性能を高めるには、GPUやメモリなど個別部品の性能だけでなく、システム全体を最適化する必要があると考えています。

今後はHBMやDRAMを供給するだけでなく、AIデータセンターの設計や性能改善に関わる戦略パートナーを目指します。

同社は、HBM、サーバーDRAM、企業向けSSDなどを幅広く展開する「フルスタックAIメモリ企業」から、さらにAIソリューション分野へ事業領域を広げようとしています。

SKハイニックスの注意点・リスク

SKハイニックスはAI向けHBMで高い競争力を持っています。

一方、HBM市場の競争激化やAI設備投資の変化、メモリ価格の変動、大規模な設備投資などには注意が必要です。

HBM市場の競争が激しくなっている

SKハイニックスはHBM市場で先行していますが、競合企業も次世代製品への投資を拡大しています。

サムスン電子は、大規模な半導体製造能力やロジック半導体技術を活用し、HBM4の供給拡大を進めています。
マイクロン・テクノロジーもHBM3Eの量産を拡大し、HBM4を開発しています。

今後は、以下の分野で競争が激しくなる可能性があります。

HBM4・HBM4Eの性能
消費電力・放熱性能
生産能力
顧客認証
カスタムHBM
価格競争

現在の技術優位や市場シェアが、長期的に維持されるとは限りません。

次世代製品への移行時には、競合企業が顧客を獲得し、市場シェアが変化する可能性もあります。

AI設備投資の影響を受ける

HBM需要は、AIデータセンターやAI半導体への設備投資と深く関係しています。

エヌビディアのAI向けGPUや、クラウド企業が導入するAIサーバーが増えるほど、高性能HBMの需要も拡大します。

一方、AIデータセンター投資が減速した場合は、将来のHBM需要予測が引き下げられる可能性があります。

主な需要先は、以下のとおりです。

AI向けGPUメーカー
大手クラウド企業
データセンター事業者
AIサービス企業

AI市場が拡大していても、設備投資は常に一定の速度で増えるわけではありません。

大手企業の投資計画やAIサーバーの導入時期によって、HBMの需要や出荷時期が変化する可能性があります。

メモリ価格は需給によって変動する

DRAMやNANDは、需要と供給の変化によって価格が大きく変動する場合があります。

メモリ需要が増加し、供給量が不足すると、製品価格は上昇しやすくなります。

一方、メモリメーカーが生産能力を拡大し、需要以上に供給量が増えると、価格が下落する可能性があります。

市場環境	メモリ価格への影響
需要増加・供給不足	価格が上昇しやすい
需要減少・在庫増加	価格が下落しやすい
大規模な増産	将来的な供給過剰につながる可能性
生産調整	供給量が減り、価格が改善する場合がある

HBMは一般的なDRAMより高付加価値ですが、基礎となるDRAM市場や半導体設備投資の影響も受けます。

NANDや企業向けSSDも、データセンター需要や供給量によって価格が変動します。

大規模な設備投資が必要

HBMや次世代DRAMを増産するには、大規模な半導体工場や高価な製造装置が必要です。

さらにHBMでは、DRAMチップを積み重ねる先端パッケージ設備への投資も必要になります。

SKハイニックスは、清州M15Xや龍仁半導体クラスター、米国インディアナ州の先端パッケージ拠点などへ投資しています。

大規模な設備投資によって生産能力を高められる一方、工場の建設から量産開始までには時間がかかります。

設備投資を決定した時点の需要予測と、実際に工場が稼働する時点の需要が異なる可能性もあります。

需要の伸びが想定を下回った場合は、生産設備の稼働率が低下し、投資回収に時間がかかる可能性があります。

まとめ｜SKハイニックスはAI向けメモリをリードする半導体メーカー

SKハイニックスは、韓国を代表する大手半導体メモリメーカーです。

DRAM、HBM、NAND型フラッシュメモリ、SSDなどを開発・製造し、AIサーバー、データセンター、パソコン、スマートフォンなど幅広い市場へ製品を供給しています。

特にAI向けHBMでは、長年の技術開発や量産実績を背景に、世界をリードしています。

SKハイニックスの主な強みは、以下のとおりです。

強み	内容
HBMの先行開発	HBM3・HBM3E・HBM4を早期に開発・量産
MR-MUF	放熱性能・構造安定性・量産性を改善
量産ノウハウ	複数世代のHBMを安定供給
エヌビディアとの関係	次世代AIメモリを共同開発
幅広い製品	HBM・サーバーDRAM・企業向けSSDを展開
生産能力	韓国・米国で前工程・先端パッケージを強化
